СТЕНД КОНТРОЛЯ
ПОДОГРЕВАТЕЛЕЙ - 14 ТС И БИНАР
ОТОПИТЕЛЕЙ ПЛАНАР – 2Д/4Д/44Д/8Д
В АВТОЦЕНТРАХ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.
ДВ 1105 М РЭ
2006 г.
1
Настоящее руководство по эксплуатации является документом,
удостоверяющим технические характеристики стенда ДВ 1105 М контроля подогревателя 14 ТС-10 - 12В/24В, воздушного отопителя ПЛАНАР – 2Д/4Д/4ДМ/4ДМ2/44Д/8Д/8ДМ - 12В/24B и их основных элементов в автоцентрах.
Документ позволяет ознакомиться с характеристиками стенда и устанавливает правила его эксплуатации.
Для изучения и эксплуатации стенда необходимо руководствоваться
следующими документами:
1. Подогреватель жидкостный 14 ТС . РЭ.
2. Воздушный отопитель ПЛАНАР – 2Д/4Д / 4ДМ / 4ДМ2/44Д/8Д . РЭ.
3. Зарядное устройство 12В. Инструкция по эксплуатации.
4. Устройство диагностики подогревателей Теплостар ПУ-11-24В.
Руководство по эксплуатации;
5. Схема электрическая соединений ДВ 1105.000 Э4;
6. Габаритный чертёж ДВ 1105.000 ГЧ.
2
1. НАЗНАЧЕНИЕ
1.1 Стенд ДВ 1105 М предназначен для проверки в автоцентрах
пдогревателей 14 ТС-10 -12В/24В, воздушных отопителей ПЛАНАР – 2Д/4Д/4ДМ/4ДМ2/44Д/8Д – 12В/24В и их основных составных элементов:
- топливный насос;
- нагнетатель воздуха;
- датчик температуры;
- индикатор пламени;
- свеча накаливания.
1.2 Проверка режимов работы подогревателя 14 ТС-10 - 12В/24В и отопителя ПЛАНАР- 2Д/4Д/4ДМ/4ДМ2/44Д/8Д/8ДМ - 12В/24В:
- розжиг,
- малый режим,
- верхний режим,
- средний режим,
- ждущий режим,
- режим продувки и останов;
1.3 Тестирование подогревателя 14 ТС-10 - 12В/24В с помощью устройства диагностики:
- диагностика неисправностей (коды ошибок);
- напряжение питания;
- показания датчиков температуры и перегрева;
- индикатора пламени;
- обороты и устав электродвигателя нагнетателя воздуха;
- индикация кода неисправности.
1.4 Стенд предназначен для работы при следующих условиях:
- температура окружающего воздуха (25 ± 15)0С;
- относительная влажность воздуха от 30 до 80%;
- атмосферное давление (760 ± 25) мм рт.ст.
3
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Контролируемое значение температуры выхлопных
газов должно быть не более, °С - 500.
2.2 Контролируемое значение потребляемого тока, А - от 0 до 15.
2.3 Контролируемое значение напряжения питания, В - от 10 до 30.
2.4 Контролируемое значение потребляемой электри-
ческой мощности, Вт - от 0 до 100.
2.5 Количество отопителей, проверяемых на стен-
де, шт. - 1.
2.6 Проверка функционирования:
- свечи накаливания;
- топливного насоса;
- нагнетателя воздуха;
- датчика температуры;
- индикатора пламени;
- помпы;
- пульта управления.
4
3. СОСТАВ СТЕНДА

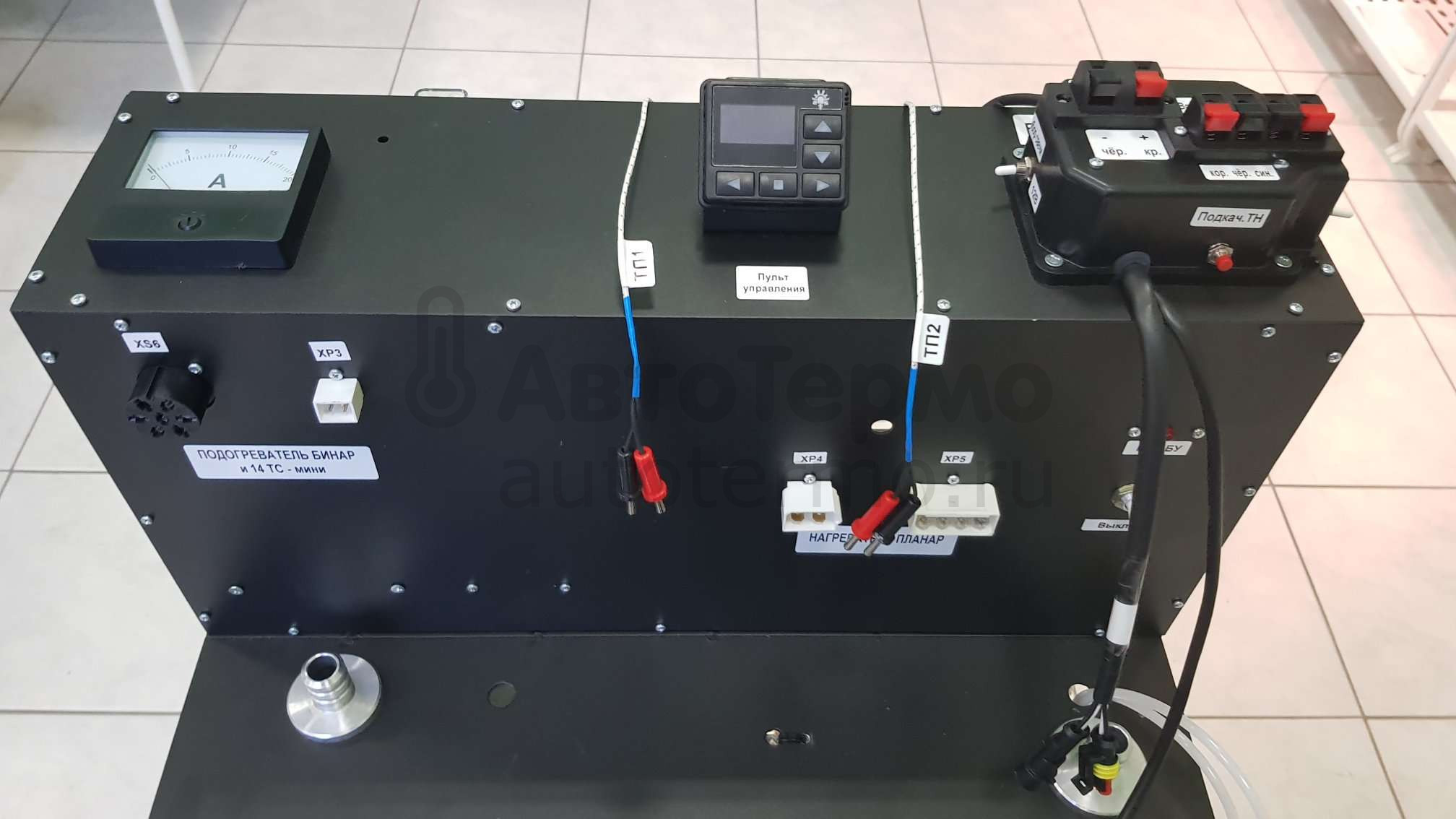

3.1 В состав стенда ДВ 1105 М входят следующие блоки и устройства:
- блок управления ДВ 1105 сб. 925 - 1 шт.;
- амперметр М42300-10А (15А) ТУ25-7504.132-97 - 1 шт.;
- пульт управления АДВР.010.03.00.000 (ПЛАНАР) сб. 803-01 - 1 шт.;
- пульт управления 14ТСП.451.00.00.00.000 сб. 1770 - 1 шт.;
- электродвигатель с насосом НО.472.3780-24В (помпа) - 1 шт.;
- топливный насос ПЛАНАР-4Д-24В сб. 2 - 1шт.;
- аккумулятор 12В – 2 шт. ( приобретается самим заказчиком) ;
- автоматическое зарядное устройство 12В - 1 шт. ( приобретается самим заказчиком) ;
- устройство диагностики 14 ТС сб. 1805 - 1 шт.;
- блок предохранителей БПр-3 - 1 шт.;
- бак для воды - 1 шт.;
- бак для топлива - 1 шт.;
- шланг резиновый (вода) - 2 шт.;
- шланг резиновый или ПХВ (топливо) - 2 шт.;
5
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1 Стенд ДВ 1105 М (схема электрическая соединений ДВ 105.000Э4),
предназначенный для контроля параметров, режимов работы подогреветелей 14 ТС-10, воздушных отопителй ПЛАНАР- 2Д/4Д/4ДМ/4ДМ2/44Д/8Д/8ДМ и их составных частей.
4.2 Стенд имеет два рабочих места, на которых проводится проверка режимов работы подогревателя 14 ТС-10 или воздушного отопителя ПЛАНАР- 2Д/4Д/4ДМ/4ДМ2/44Д/8Д/8ДМ.
4.3 При измерении параметров информация о температуре выхлопных
газов и потребление тока, напряжение питания выводится на соответствующие приборы, а именно:
- о температуре выхлопных газов – на мультиметр (А2);
- о токе потребления – на амперметр М42300 (А4/А5);
- о напряжении питания – на устройство диагностическое 14 ТС (А5).
4.4 Управление подогревателем 14 ТС (пуск/останов) может осуществляться через клавишный пульт управления (А4) или устройство диагностики 14 ТС(А5).
Основным является управление устройством диагностики, т.к. оно имеет большие возможности для идентификации неисправностей подогревателя 14 ТС и позволяет при малом объёме бака для воды выйти на его максимальный режим работы.
4.4.1 Температура выхлопных газов измеряется мультиметром при помощи термопары типа ХА(К) подогревателя 14 ТС, подключённой ко входу измерения температуры.
4.4.2 Ток потребления подогревателем измеряется амперметром (А11).
4.5 Включение отопителя ПЛАНАР-4Д (запуск, min режим) осуществля-
ется поворотом ручки регулятора пульта управления (А9) . Загорается красный светодиод. При повороте ручки регулятора вправо до упора запускается mах режим работы отопителя (горит красный светодиод). Измерение параметров производится на max режиме.
4.5.1 Ток потребления отопителем измеряется амперметром (А11).
6
5. ПОДГОТОВКА К РАБОТЕ
5.1 Перед началом работы необходимо изучить принцип работы стенда по данному руководству по эксплуатации.
5.2 Подготовка к работе стенда для включения подогревателя 14ТС
5.2.1 Установить на позицию контроля проверяемый подогреватель
т.о., чтобы входной патрубок для жидкости находился слева в торце, а выходной патрубок выхлопных газов в приёмное гнездо.
5.2.2 Подсоедините ко входу подогревателя резиновый шланг, идущий от электродвигателя с насосом снизу и затяните его на патрубке хомутом.
5.2.3 Второй шланг с изгибом вставьте его в отверстие на верхнем основание слева и опустите свободный конец в бак для воды. Загнутый конец шланга подсоедините к выходному патрубку подогре-вателя и затяните хомутом.
5.2.4 Перекройте выходной кран в баке для воды и залейте воду в бак не менее . объёма.
5.2.5 Залейте солярку в бак для топлива.

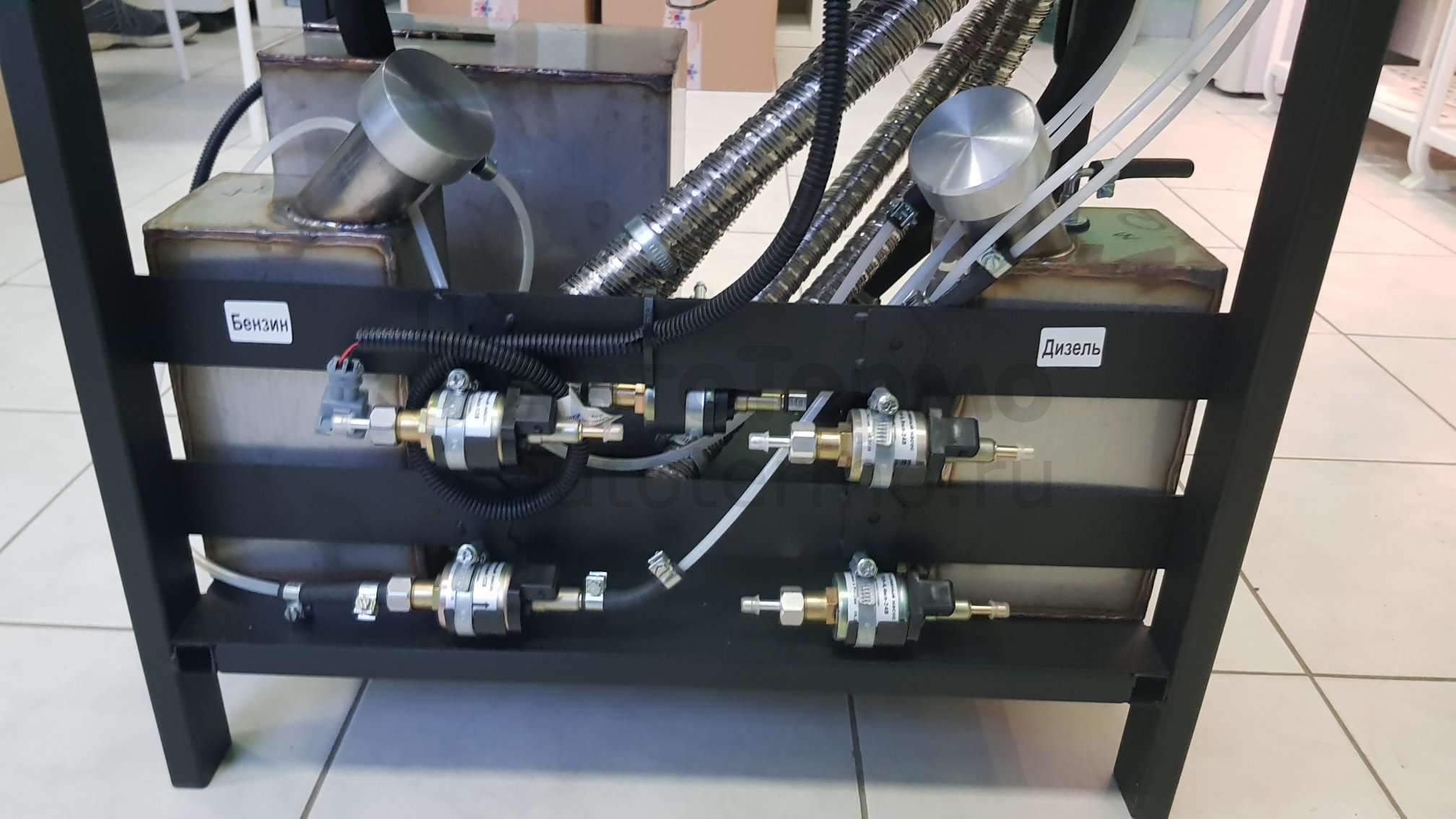

5.2.6 Соедините шланг для топлива, идущий от топливного насоса подогревателя с одним из штуцеров топливного бака.
5.2.7 Подсоедините клеммы кабеля питания с аккумулятором на12В (ак-кумулятор должен быть емкостью не ниже 60 амперчасов. Для работы стенда – необходимы 2 аккумулятора- при проверке оборудования на 24В – соединить аккумуляторы последовательно между собой) – если вы проверяете оборудование с рабочим напряжением -12В и подключите зарядное устройство к сети ~220В .
5.2.8 Подсоедините к трубе вывода выхлопных газов подогревателя гибкую выхлопную трубу и закрепите её в вертикальном положении под вытяжкой.
7

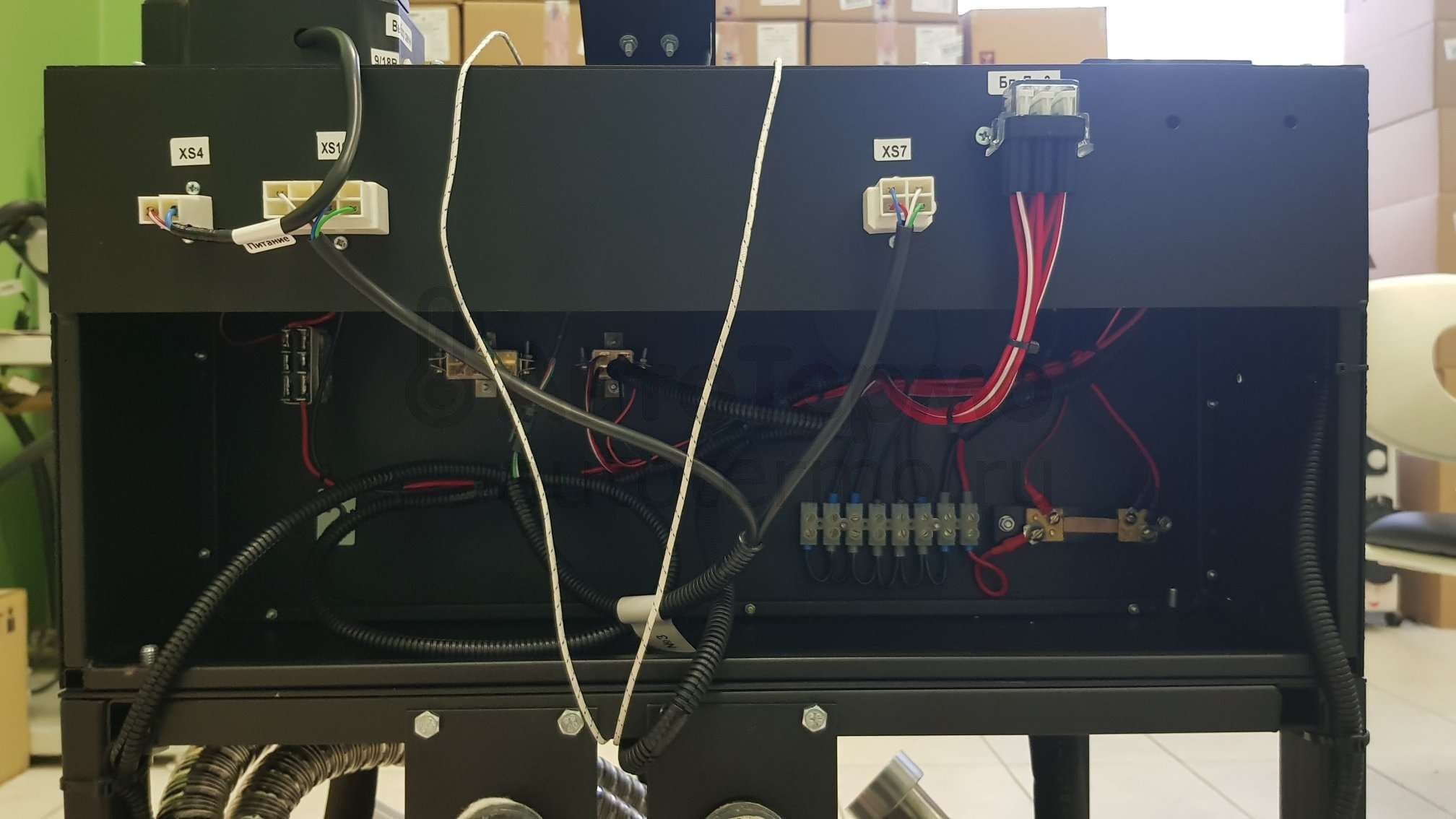

5.2.9 Отключите штатный кабель управления от ТН. Подключите кабе- ль XS3 блока управления (БУ) к контактам топливного насоса (ТН), расположенного на подогревателе 14 ТС, и включите тумблер "Подкачка ТН” на БУ. Заработает подкачка ТН. Дождитесь момента, когда топливо подойдёт к ТН и станет глуше, отсоедините кабель подкачки от ТН и подключите к нему штатный кабель управления ТН подогревателя.
7
5.2.10 Подключите кабели подогревателя к колодкам XS6 и ХР3, а
кабель устройства диагностики к разъёму XS7.
5.2.11 Стенд готов к работе.
5.3 Подготовка к работе стенда для включения отопителя ПЛАНАР-4Д
5.3.1 Установить проверяемый отопитель на стенд.
5.3.2 Подключить разъёмы жгутов отопителя к разъёмам ХР4, ХР5 стенда (схема электрическая соединений ДВ 1105.000Э4).
5.3.3 Подсоединить клеммы кабеля питания с аккумулятором +12В и включить зарядное устройство в сеть ~220В.
5.3.4 Подсоединить к трубе вывода выхлопных газов отопителя ПЛАНАР гибкую выхлопную трубу и закрепите её в вертикальном положении под вытяжкой.
5.3.5 Соединить вход топливного насоса со штуцером топливного бака
резиновым шлангом, а выход ТН со входом отопителя ПЛАНАР, который находится рядом с выхлопным патрубком.
5.3.6 Подключите к ТН ПЛАНАР, который находится на вертикальной
панели приборного блока, кабель управления ТН от БУ и включите тумблер S2 на БУ.
5.3.7 Стенд готов к работе.
8
6. ПОРЯДОК РАБОТЫ
6.1 Проверка подогревателя 14 ТС
6.1.1 Подготовить стенд к работе в соответствии с п.п. 5.2, 5.2.1 – 5.2.11.
6.1.2 Запустить подогреватель, нажав кнопку “Пуск” устройства диаг-
ностики (работа с устройством диагностики описана в руководстве по
эксплуатации на него).
6.1.3 После запуска подогревателя и выхода его на максимальный ре-
жим измерить ток потребления и температуру выхлопных газов. Время работы 5- 6 мин., после чего из-за высокой температуры воды (≥70.С) подогреватель переходит в ждущий режим.
6.1.4 После окончания работ отключить питание.
6.1.5 Снять подогреватель со стенда.
В случае проверки нескольких подогревателей необходимо в баке заменить горячую воду холодной. Для чего выходной шланг помпы отсоединить от подогревателя и опустить его в ведро или другую ёмкость. Нажать кнопку «Пуск» и горячая вода выльется. Остановить подогреватель, для чего повторно нажать кнопку «Пуск», после останова залить в бак холодную воду.
6.2 Проверка отопителя ПЛАНАР-4Д
6.2.1 Подготовить стенд к работе в соответствии с п.п. 5.3, 5.3.1 – 5.3.7.
6.2.2 Запустить отопитель, повернув ручку регулятора пульта управления (А9) вправо до упора. На пульте управления загорается красный светодиод и отопитель должен выйти на максимальный режим работы.
6.2.3 Ручку регулятора пульта управления повернуть в левое положение (не выключая, горит красный светодиод) и убедиться, что отопитель начал работать на минимальном режиме.
6.2.4 Повернуть ручку регулятора в крайнее левое положение (до упо-
ра). Отопитель переходит в вентиляторный режим («продувка»). Время работы 3-5 минут.
6.2.5 После окончания работ отключить питание.
9
6.2.6 Снять отопитель со стенда.
6.3 Работа с пультом управления 14 ТС проводится только для проверки пульта управления, и пульт подключается через тот же разъём XS7, что и устройство диагностики 14 ТС
6.4 Проверка составных частей подогревателей
6.4.1 Проверка датчика температуры
Подключите проверяемый датчик температуры к клеммам XS2 блока
управления в соответствии с маркировкой (красный провод к красной клемме, чёрный – к чёрной). Тумблером S1 подать напряжение на блок управления. Подключить концы мультиметра к клеммам XS2 в режиме измерения постоянного напряжения на пределе 20 В. По величине напряжения измеренного мультиметром определить температуру по формуле Ток.ср. = (Uизм.- 2,73)·100.С
Температуре 0.С соответствует напряжение на выходе датчика 2,73 В.
Одному градусу соответствует напряжение равное 10 мВ.
6.4.2 Проверка нагнетателя воздуха
Подключить проверяемый нагнетатель воздуха к клеммам XS1 в соот-
ветствие с цветом проводов (см. схему ДВ 1105.000 Э4). Тумблером S1 подать напряжение на блок управления. Нагнетатель воздуха должен работать без посторонних шумов (скрежет, скрип, свист). Примерный средний ток нагруженного нагнетателя 3,5А.
6.4.3 Проверка производительности топливного насоса
Отсоединить штатный кабель от ТН подогревателя 14 ТС и подключить кабель XS3 с блока управления. Тумблером S1 подать напряжение на БУ. Отсоединить выходной резиновый шланг от подогревателя. Тумблером S3 блока управления включить режим подкачки. При появлении топлива на выходе шланга выключить режим подкачки. Опустить шланг в мерную ёмкость и включить тумблер S2 блока управления. После останова ТН проверить количество топли-
ва в мерной ёмкости. Примерная производительность ТН - 68±3 мл. (1000 качков ТН).
6.4.4 Проверка индикатора пламени
Проверить мультиметром целостность электрической цепи. Примерная величина сопротивления должна находиться при t = 25.С в
10
пределах (27-30) Ом.
6.4.5 Проверка свеч накаливания
Подключить свечу накаливания к свечному кабелю блока управления (свечи от подогревателя 14 ТС подключаются непосредственно к кабелю блока управления, а свечи от отопителя ПЛАНАР – через переходник, который входит в комплект стенда). С помощью тумблера S1 подать напряжение на блок управления. Длина “каления” свечи должна быть в пределах от 10 до 18 мм.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1 Техническое обслуживание проводится с целью поддержания стенда в исправном состоянии в течение всего периода эксплуатации.
7.2 Виды технического обслуживания:
- профилактические работы;
- ремонтные работы;
- проверка работоспособности стенда.
7.3 Профилактические работы проводятся с целью обеспечения
работоспособности стенда работниками непосредственно его эксплуатирующими и включают в себя следующие операции:
7.3.1 Удаление пыли и грязи с наружных поверхностей стенда – ежедневно;
7.3.2 Проверка крепления разъёмов, топливных насосов, гибких шлангов, соединений в топливопроводах - ежедневно;
7.3.3 Один раз в месяц должны проводиться следующие работы:
- промывка топливного бака и топливопроводов;
- проверка герметичности соединений топливопроводов;
7.3.4 Промывка топливного бака
Отсоединить топливные шланги от топливного бака, снять бак со стенда, открыть горловину бака, слить отработанное топливо в ёмкость для утилизации и промыть его соляркой из канистры. Установить топливный бак на стенд и залить его на . соляркой, после
11
чего подсоединить к нему топливные шланги.
7.3.10 Проверка защитного заземления стенда
Проверка защитного заземления стенда проводят два раза в год – зимой и
летом.
8. Ремонтные работы
8.1 Ремонтные работы проводятся службой, занимающейся поддерж-кой нестандартного оборудования в исправном состоянии. После проведения ремонтных работ проводится проверка работоспособ-ности стенда.
8.2 Проверка работоспособности стенда
Работоспособность стенда проверяет служба, занимающаяся его эксплуатацией.
Работоспособность стенда определяется при прогоне отопителя ПЛАНАР и подогревателя 14 ТС на различных режимах работы.
12
