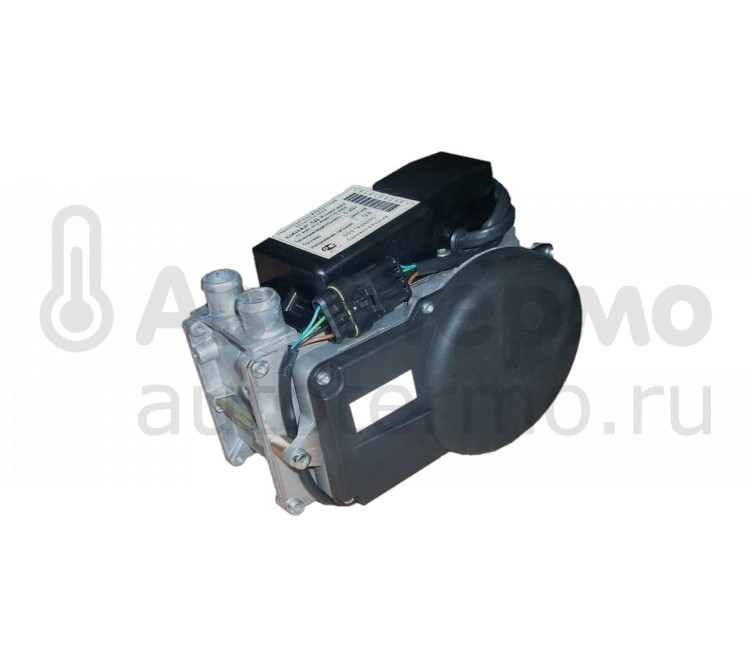

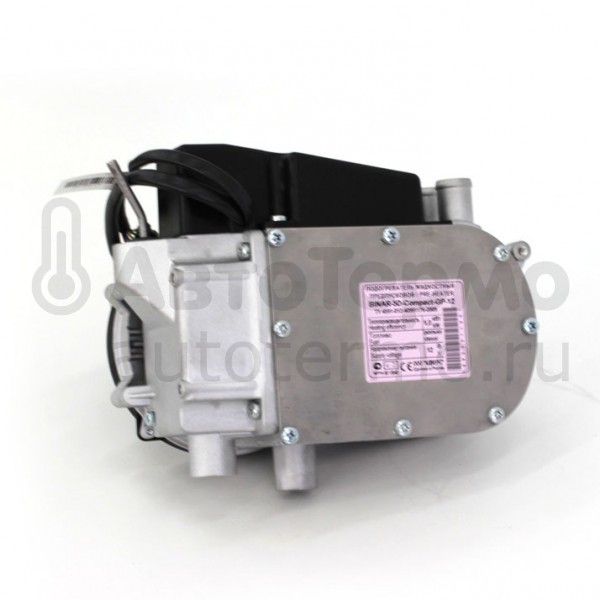

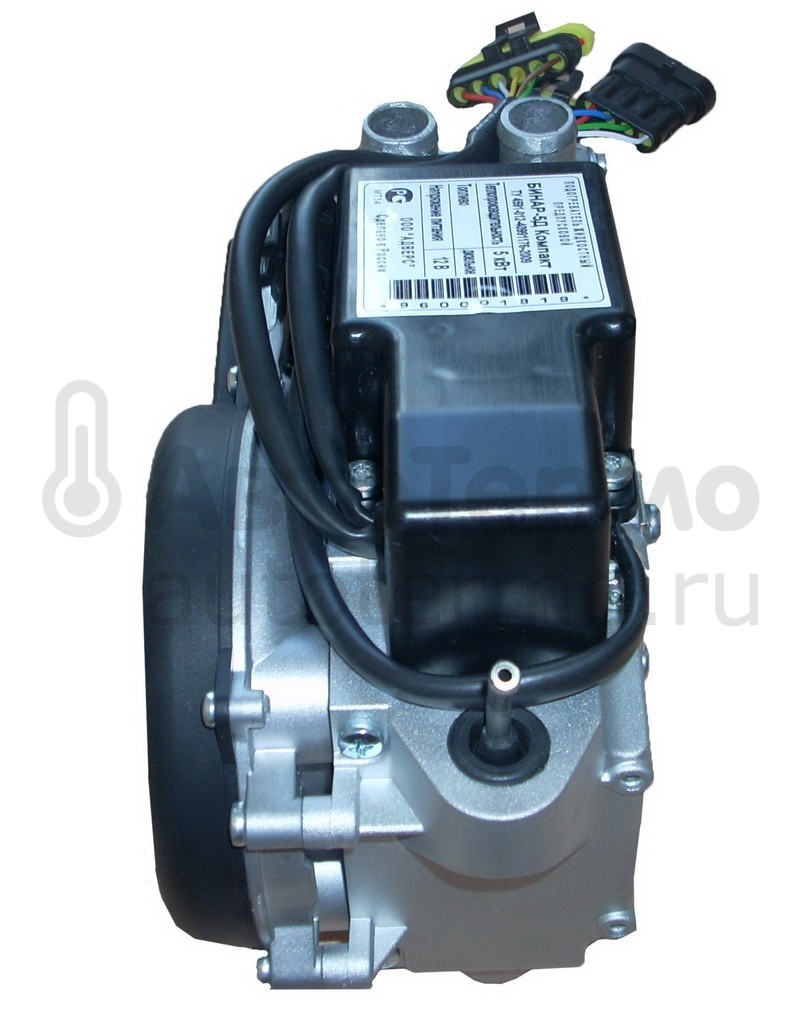

Подогреватель жидкостной Бинар 5Б Компакт 12В GP (свеча Япония) ООО "Адверс"
Под заказАртикул 5Б компакт GP
Характеристики
- Производитель, ООО "Адверс"
Описание
Подогреватель двигателя Бинар-5Б-Компакт 12В GP (бензин)с японской свечой накала
Подогреватель предназначен для предпускового разогрева двигателя автомобилей с жидкостной системой охлаждения с объёмом двигателей до 3,5 литров при температуре окружающего воздуха до минус 45°С.
Предпусковой подогреватель двигателя Бинар 5 разработан для легковых автомобилей, малотоннажных грузовиков, микроавтобусов, малогабаритной спецтехники.
Принцип работы и область применения
Подогреватель Бинар 5Б-Компакт работает на бензине, а подогреватель Бинар 5Д-Компакт - на дизельном топливе.
Подогреватели имеют вывод для подсоединения к сигнализации автомобиля или для установки модема и комплектуются электронасосом «Bosch», если работают на бензине.
Подогреватель представляет собой автономное устройство и выполняет следующие функции:
Разогрев двигателя при низких температурах для надежного запуска;
Дополнительный подогрев двигателя и салона при работающем двигателе в условиях сильных морозов;
Подогрев салона и лобового стекла при низких минусовых температурах (для удаления обледенения) при неработающем двигателе;
Работа помпы при неработающем подогревателе.
Эти функции реализуются при установке базового комплекта подогревателя, к которому можно подключать устройства, реализующие дополнительные возможности.
Особенности подогревателей Бинар 5Б-Компакт и Бинар 5Д-Компакт
Подогреватели Бинар 5Б-Компакт и Бинар 5Д-Компакт управляются пультом управления с таймером, установленным на панели автомобиля.
Так же управлять подогревателями Бинар можно пультом управления или дистанционно, с помощью GSM модема, отправляя SMS сообщения по сотовому телефону.
Если в автомобиле установлена система дистанционной сигнализации, то для управления подогревателями Бинар можно использовать ее свободный канал.
Пульт управления с таймером позволяет запрограммировать запуск подогревателя в назначенное время, а при работе выводит на индикатор значение температуры охлаждающей жидкости и режим работы. В случае возникновения неисправности на индикаторе пульта отображается ее номер.
Конструкция и функциональные возможности подогревателей постоянно совершенствуются.
Описание устройства и работы подогревателя
Подогреватель работает независимо от автомобильного двигателя. Питание подогревателя топливом и электроэнергией осуществляется от автотранспортного средства.
Подогреватель является автономным нагревательным устройством, которое содержит:
нагреватель;
нагнетатель воздуха для подачи воздуха в камеру горения нагревателя;
топливный насос для подачи топлива в камеру сгорания;
циркуляционный насос (помпа) для принудительной прокачки рабочей жидкости системы охлаждения (тосола) через теплообменные системы нагревателя и двигателя автомобиля;
блок управления (входит в состав нагревателя), осуществляющий управление вышеперечисленными устройствами;
пульт управления с таймером для автоматического или ручного запуска подогревателя;
жгуты проводов для соединения элементов подогревателя и для соединения с аккумуляторной батареей и отопителем салона автомобиля.
Подогреватель своим гидравлическим контуром встраивается в систему охлаждения двигателя таким образом, чтобы его помпа обеспечивала циркуляцию охлаждающую жидкости в двигателе и нагревателе
Принцип действия подогревателя двигателя Бинар
Принцип действия подогревателя основан на разогреве жидкости, которая принудительно прокачивается через теплообменную систему нагревателя.
Для разогрева жидкости в качестве источника тепла используются газы от сгорания топливовоздушной смеси в камере сгорания. Тепло передается через стенки теплообменника нагревателя охлаждающей жидкости, которая прокачивается через нагреватель и систему охлаждения двигателя автомобиля.
При включении подогревателя блоком управления осуществляется тестирование и контроль работоспособности элементов подогревателя: индикатора пламени, датчиков температуры и перегрева, помпы, электромотора нагнетателя воздуха, свечи, топливного насоса и их электроцепей. При исправном состоянии начинается процесс розжига. Одновременно (автоматически) включается циркуляционный насос (помпа) Bosch немецкого производства .
По заданной программе происходит предварительная продувка камеры сгорания и разогрев до необходимой температуры свечи накаливания. Затем подается топливо и воздух. В камере сгорания начинается процесс горения. Контроль над горением топливовоздушной смеси в камере сгорания осуществляется индикатором пламени. Горячие газы через стенки теплообменника нагревают протекающую жидкость системы охлаждения двигателя.
Блок управления осуществляет контроль температуры охлаждающей жидкости двумя датчиками. Датчики установлены вблизи входного и выходного патрубков теплообменника. Блок управления в зависимости от величины температур устанавливает режимы работы подогревателя: «полный», «малый» или «ждущий». На режиме «полный» охлаждающая жидкость нагревается до 75°C, а при нагреве свыше, блок управления устанавливает режим «малый».
На режиме «малый» охлаждающая жидкость нагревается до 85°C, а при нагреве свыше,блок управления устанавливает режим «ожидания». В режиме "ожидания" прекращается процесс горения, продолжается работа помпы. При охлаждении жидкости ниже 70°С, если цикл работы подогревателя не закончился, подогреватель автоматически включается вновь на режим «полный».
В процессе работы подогревателя, когда температура жидкости достигает 40°С, срабатывает реле, которое своими контактами включает вентилятор отопителя салона автомобиля при условии, что переключатель вентилятора в салоне автомобиля включен (желательно включить на min режим). Воздух в салоне начинает прогреваться, создавая комфортны условия для человека. При снижение температуры жидкости до 30°С блок управления автоматически выключит вентилятор отопителя салона автомобиля. Продолжительность работы подогревателя (цикл) можно установить в интервале 20 ÷120 минут. Кроме того, имеется возможность выключить подогреватель в любой момент цикла.
При подаче команды на выключение подогревателя вручную или автоматически по истечению установленного цикла прекращается подача топлива, и производится продувка камеры сгорания воздухом.
Характеристика Значение
Теплопроизводительность 5кВт - макс., 2 кВт - мин.
Напряжение 12В
Топливо Бензин
Расход топлива макс. 0,7 л/ч, мин. 0,4 л/ч
Потребляемая мощность отопителя 45Вт (макс), 12Вт (мин)
Теплоноситель Антифриз, тосол
Управление Ручное/по таймеру
Цикл работы от 20 до 60 мин.
Размеры ДхВхШ 225х185х122
Вес комплекта 8.9 кг
