КОМПЛЕКТ МОНТАЖНЫЙ № 0035 В0
Для монтажа подогревателя “Северс-М1“ на автомобили:
Лада “Largus”, 1,6 л, 16 клапанов, МКПП
(модели: KS0Y5, RS0Y5).
Руководство по монтажу (РМ МП-0035)

1 ОБЩИЕ УКАЗАНИЯ
1.1 Настоящее руководство по монтажу служит для обеспечения прове-дения монтажа подогревателя «СЕВЕРС-М1», именуемого в дальнейшем «подогреватель», на автомобили Лада “Largus”, 1,6 л, 16 клапанов, МКПП (модели: KS0Y5, RS0Y5) при использовании комплекта монтажного №35 (КМП-0035).
1.2 Рекомендуется применять подогреватели мощностью 1,0 и 1,5 кВт.
2 КОМПЛЕКТ ПОСТАВКИ

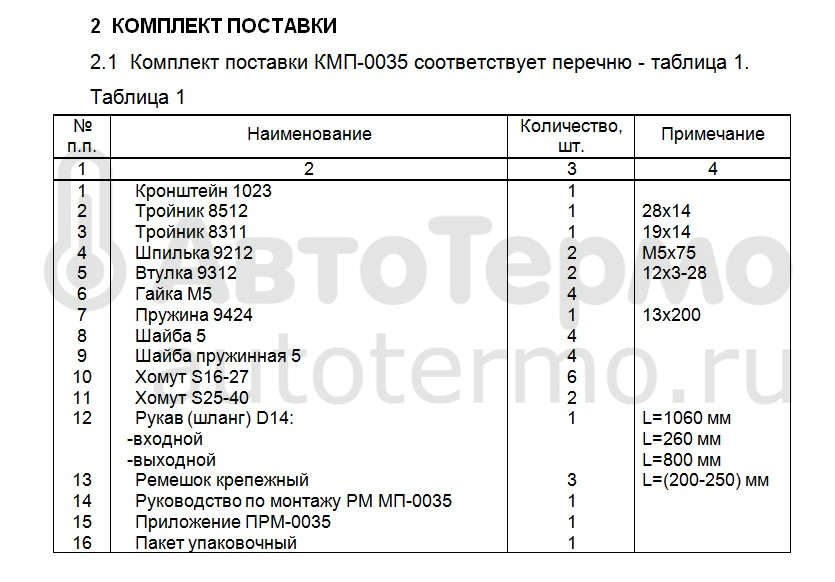

2.1 Комплект поставки КМП-0035 соответствует перечню - таблица 1.
Таблица 1

п.п. Наименование Количество, шт. Примечание
1 2 3 4
1
2
3
4
5
6
7
8
9
10
11
12


13
14
15
16 Кронштейн 1023
Тройник 8512
Тройник 8311
Шпилька 9212
Втулка 9312
Гайка М5
Пружина 9424
Шайба 5
Шайба пружинная 5
Хомут S16-27
Хомут S25-40
Рукав (шланг) D14:
-входной
-выходной
Ремешок крепежный
Руководство по монтажу РМ МП-0035
Приложение ПРМ-0035
Пакет упаковочный 1
1
1
2
2
4
1
4
4
6
2
1


3
1
1
1
28х14
19х14
М5х75
12х3-28

13х200




L=1060 мм
L=260 мм
L=800 мм
L=(200-250) мм

3 РЕКОМЕНДАЦИИ ПО МОНТАЖУ ПОДОГРЕВАТЕЛЯ
№ п.п.
ОПЕРАЦИЯ
УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ
1 2 3
1 Подготовка общая Приготовить: инструмент – ключи гаечные; отвёртку (для затяжки хомутов); нож (для резки шланга); охлаждающую жидкость (ОЖ) в количестве 1 литра; емкость для слива ОЖ.
2 Подготовка подогревате-ля к монтажу Нарезать рукав резиновый отрезками длиной: входной рукав L1 = 260 мм; выходной рукав L2 = 800 мм.

ВНИМАНИЕ! При монтаже для устранения переги-бов рукава допускается укорачивать.
Закрепить кронштейн на подогревателе шпильками через втулки при помощи шайб и гаек (см. приложение ПРМ-0035, рис. 1).
Надеть рукава на соответствующие патрубки подогрева-теля и закрепить соединения хомутами.
3 Подготовка автомобиля Снять воздуховоды, защиту картера.
Слить ОЖ.
4 Монтаж
тройника 28х14 Разрезать нижний шланг радиатора на вертикальном участке, в месте, указанном на рис. 3 выноска Б и рис. 4 стрелка Б.
В разрез установить тройник 28х14 и зафиксировать со-единения хомутами 25-40.
5 Монтаж
тройника 19х14 Разрезать шланг, идущий из области термостата в отопитель салона за термодатчиком см. рис. 5 (указано стрелкой В).
6 Монтаж по-догревателя Подогреватель с кронштейном и рукавами установить на болт крепления трубок гидроусилителя (на рис.3 показано белой стрелкой А).
После фиксации подогревателя болтом допускается подгибка кронштейна вместе с подогревателем, чтобы исключить касания рукавов соседних агрегатов.
7 Соединение подогревате-ля с системой охлаждения Входной рукав (рис.3 и 4) надеть на отвод тройника 28х14 и обжать хомутом.
Выходной рукав провести к тройнику 19х14, установить в рукав пружину, надеть на отвод тройника и обжать хомутом (рис. 5). При необходимости зафиксировать рукав ремешка-ми.
Заполнить систему охлаждения.
8 Фиксация сетевого про-вода Сетевой провод следует проложить и зафиксировать крепежными ремешками для обеспечения его сохранности от механических повреждений, а также исключения возможного контакта с подвижными и нагревающимися частями двигателя.


1
2 3
9 Заключи-тельная опе-рация Проверить соединения на наличие подтекания ОЖ, при наличии устранить.
Установить воздуховоды, защиту картера..
Запустить двигатель на 3-5 минут, и после остановки двигателя долить ОЖ до необходимого уровня.
10 Проверка работы по-догревателя Включить подогреватель в сеть 220 В (через несколько секунд будет слышен шум нагревающейся ОЖ), проверить нагревание выходного рукава.
Через 3-5 минут выключить подогреватель.

ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после прогрева двигателя до рабочей температуры (термостат должен быть от-крыт) и проверки эффективности работы отопителя салона. Это необходимо сделать для устранения воз-душных пробок в системе охлаждения.
4 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1 Транспортирование комплектов монтажных производится любым ви-дом транспорта, при защите изделий от атмосферных осадков и механиче-ских повреждений, по условиям и правилам, действующим на транспорте соответствующего вида.
4.2 Условия транспортировки в части воздействия механических факто-ров по группе «С» ГОСТ 23216-78.
4.3 Условия транспортирования в части воздействия климатических факторов по группе 5 (ОЖ 4) ГОСТ 15150-69.
4.4 Условия хранения по группе 2 (С) ГОСТ 15150-69.


5 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ

Комплект монтажный КМП-0035 соответствует конструкторской докумен-тации и признан годным к эксплуатации.

Дата выпуска _________________________ Упаковщик ____№ 123____

Продан ________________________________________________________________
наименование предприятия торговли

Дата продажи _________________________ Подпись _____________________ М.П.

Подпись владельца ____________________

Особые отметки ________________________________________________________


6 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

6.1 Предприятие-изготовитель гарантирует соответствие каждого ком-плекта конструкторской документации при условии соблюдения условий хранения и рекомендаций по монтажу.
6.2 Гарантийный срок хранения в заводской упаковке – 24 месяца со дня изготовления.
6.3 Срок службы составных частей монтажного комплекта соответствует сроку службы подогревателя и устанавливается не менее 24 месяцев.
6.4 Приобретая комплект монтажный, требуйте наличия штампа магазина и даты продажи в руководстве по монтажу, проверки на отсутствие меха-нических повреждений и комплектности, в противном случае претензии изго-товителем не принимаются.

ВНИМАНИЕ! По всем интересующим вопросам, связанным с электро-подогревом транспортных средств, Вы можете обратиться к предпри-ятию-изготовителю:

ЗАО «ЛИДЕР»
Адрес: 625002, г. Тюмень, ул. Циолковского, 1
Тел./ Факс: (3452) 68-09-05
68-09-06
68-09-07
